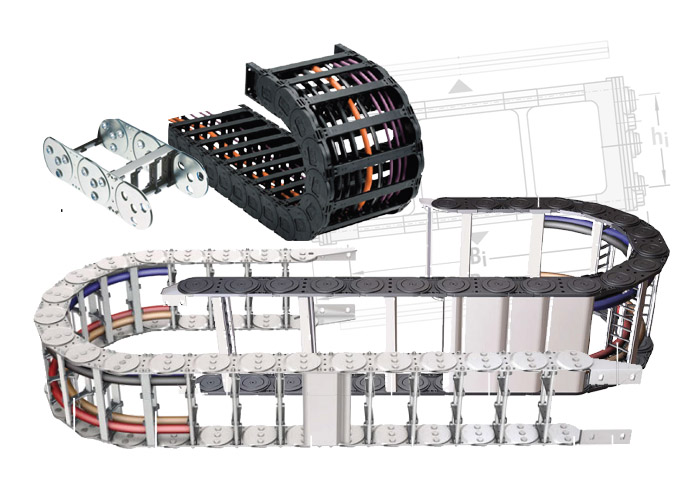

Energetické nosiče - KabelSchlepp

TSUBAKI KABELSCHLEPP GmbH
Nosné kabelové systémy
Dodáváme ocelové, nerezové a pevné plastové kabelové nosiče s hliníkovým úložištěm. Nabízíme standardní velikosti nebo zakázky na míru podle požadavků zákazníka. V naší nabídce jsou malé jednotky o pár milimetrech pro inkoustové tiskárny, ale také obrovské řetězy pro ropné platformy, kde řetězy nesou váhu o několika tunách.
Vlastnosti kabelových systémů zaručují použití v různých aplikacích, např. stabilní a robustní s fixní nebo variabilní šířkou řetězu, pro dlouhé nepodepřené úseky. Výrazně tichých chod, lehké a rychle otvíratelné. Vysoce odolné do extrémních podmínek, např. vysoké teploty. Hodí se do hygienicky čistých místností.

Pevné plastové kabelové nosiče s fixní šířkou pásu:

ekonomické řešení pro standardní aplikace
typy s fixními nebo otvíratelnými díly
rychlé uložení kabelu jednoduchým stlačením (PLUS)
ideální pro krátké dráhy a vysoké rychlosti (PLUS)

MONO Kabelové nosiče jednoduchého designu pro standardní aplikace. KATALOG Mono ekonomické kabelové nosiče jednoduchá a rychlá montáž
QuickTrax Kompaktní a ekonomické kabelové nosiče s dvou-komponentní technologií. KATALOG QuickTrax extrémně rychlé a jednoduché uložení kabelů díky křížení s filmovými panty velmi tiché díky integrovanému tlumícímu systému stabilní pásová konstrukce rozšiřitelná nepodepřená délka
UNIFLEX Advanced Lehká, tichá, zaoblená řada pro celou řadu aplikací. KATALOG UNIFLEX_Advanced ekonomické kabelové nosiče optimalizovaná hmotnost pásů obzvlášť vysoká torzní pevnost
UNIFLEX Kabelový nosič pro mnoho variant otvírání a krytů. KATALOG UNIFLEX ekonomické kabelové nosiče obzvlášť vysoká torzní pevnost
TKP35 Robustní zaoblená řada s možností variabilních změn. KATALOG TKP35 robustní a extrémně pevný zdvihový systém rozšiřitelné nepodepřené sekce tichý chod díky vnitřnímu tlumícímu systému optimalizovaná váha pásu vnitřek bez ostrých hran, vytvořen tak, aby chránil kabely. variabilní vnitřní rozdělení napojovatelné segmenty dlouhé 2 mm lehce otvíratelná verze, levá nebo pravá na vyžádání lze integrovat změnu napětí do připojovacího elementu
EasyTrax 0320 Velice rychlá pokládka kabelů, extra stabilní díky dvou-komponentní technologii. KATALOG EasyTrax velice rychlé založení kabelů pomocí jednoduchého zatlačení flexibilní svorky ve směru nosiče a ne v prostoru kabelů stabilní řetězová konstrukce prodloužitelná nepodepřená délka
PROTUM Malý, lehký nosič kabelů pro nepodepřené aplikace. KATALOG PROTUM nízké vibrace a tichý chod ideální pro krátké délky a vysokou rychlost
TKZP Design z extrudovaných profilů. KATALOG TKZP jednoduché směrování kabelů díky skládací struktuře nasměrování kabelů je možné provést i po montáži kabelů jednoduché přizpůsobení délce pásu nízká váha kompaktní vnější rozměry pro velmi zúžené instalační prostory tichý chod díky krátkým dílkům a extrudovaným profilům chod bez vibrací, možné i vysoké rychlosti a akcelerace nízká prašnost - nedochází ke tření mezi částmi pásu

Kabelové nosiče s variabilní šířkou pásu.

hliníkové nebo plastové části
jednoduché otvírání zevnitř i zvenku
lehké, robustní a nebo bezčlánkové série
vhodné řešení pro každou aplikaci

K Série Ekonomické robustní kabelové nosiče vhodné i pro přídavné široké zatížení. KATALOG K-Series
MASTER Série Tichý a váhově optimalizovaný kabelový nosič. KATALOG MASTER-Series nízká vlastní váha výhodný poměr vnitřních a vnějších rozměrů standardní radius ohybu pásu
M Série Multivariabilní kabelový nosič s extensivními přídavky a polohovými variantami. KATALOG M-Series
TKP91 Jednoduchá montáž, stabilní kabelový nosič s variabilními rozměry. KATALOG TKP
XL Série Kabelový nosič s vysokou vnitřní výškou. KATALOG XL-Series velké rozměry nízká vlastní váha certifikace TÜV v souladu s 2PfG 1036/10.97
QUANTUM Lehký, extrémně tichý a bez vibrací pro vysoké rychlosti a zrychlení. KATALOG QUANTUM vhodný do čistého prostředí extrémně tichý, 31 db(A) extrémně lehký pro vysoké zrychlení do 300 m/s
TKR Extrémně tichý a bez vibrací pro vysoce dynamické aplikace. KATALOG TKR doživotní servis ideální pro vysoce dynamické aplikace vysoká boční stabilita vhodný do čistého prostředí

Zakryté kabelové nosiče:

Zakryté kabelové a hadicové nosiče s plastovými nebo hliníkovými krycími systémy a kompletně uzavřenými nosiči trubek.
Pro ochranu kabelů v aplikacích

TKA Series KATALOG TKA výtečná ochrana kabelů i v místech spojení odolný vůči nečistotám a prachu díky hladkému povrchu prodloužitelná nepodepřená délka vysoká torzní pevnost dobrý poměr vnitřní a vnější šířky nízké vnitřní emise hluku velké množství volitelných materiálů na přání zákazníka jednoduchá montáž rychlé položení kabelů jednoduché otevření krytů zároveň s retenční sílou na pás během provozu odlehčení tahu může být kompletně integrováno do připojovacího elementu
CoverTrax Výtečná kabelová ochrana v nepříznivých podmínkách okolí. KATALOG CoverTrax vynikající ochrana pro kabely rychlé uložení kabelů - design pro vnější a vnitřní otevření velmi tiché díky vnitřnímu a vnějšímu tlumícímu systému prodloužitelná nepodepřená délka
UNIFLEX TUBES Pevný kabelový nosič s fixní šířkou článků. KATALOG UNIFLEX-TUBES pevný plast jednoduché otvírání dvojitý zdvihový systém pro velké nepodepřené délky obzvlášť vysoká torzní pevnost
MASTER TUBES Tichý kabelový nosič s optimalizovanou hmotností. KATALOG MASTER-TUBES extrémně tichý díky vnitřnímu tlumícímu systému výborný poměr vnitřních a vnějších rozměrů standardní radius ohybu pásu variabilní přednapnutí pro mnoho různých aplikací
MT Série Multivariabilní kabelový nosič s rozšiřitelnými doplňky. KATALOG MT-TUBES hliníkový krycí systém se sekcemi po 1 mm se šířkou 8 nebo 16mm rychlé otvírání zevnitř nebo zvenku pro položení kabelů extrémně pevné díky stabilní plátkové konstrukci uzavřený zdvihový systém odolný proti znečištění prachem
TKC91 Jednoduchá montáž, stabilní kabelový nosič s různými rozměry. KATALOG TKC-TUBES plastové kryty se sekcemi šíře 50 mm rychle otvíratelné z vnitřní nebo vnější strany pro uložení kabelů extrémně pevné díky stabilní plátkové konstrukci univerzální konektory (UMB) mnoho dělících možností pro kabely vyměnitelné kluzáky zaručují dlouhou životnost v klouzavých aplikacích
XLT Series Kabelový a hadicový nosič s velkou vnitřní výškou. KATALOG XLT-Series hliníkový krycí systém se sekcemi širokými 1 mm velké rozměry rychle otvíratelné zevnitř i zvenku pro uložení kabelů vysoce odolný proti opotřebení, vyměnitelné kluzáky - zaručuje minimální opotřebení při vysokých rychlostech, posuny ve vodičovém kanálu
CONDUFLEX Uzavřený kabelový nosič. Na pohled atraktivní díky kvalitní oceli a skleněným vláknům zpevněného polyamidového rámu. KATALOG CONDUFLEX velice dobře utěsněné provedení s ochrannými popruhy optimální ochrana pro kabely a hadice
MOBIFLEX Uzavřený kabelový nosič s flexibilní kovovou šnekovou hadicí. KATALOG MOBIFLEX velice dobře utěsněné provedení optimální ochrana pro kabely a hadice bez podpěry díky vložené přednapnuté kovové pásce

Kabelový nosič pro 3D pohyby.
KATALOG ROBOTRAX

pro 3D trojrozměrné pohyby
může být použit v robotice pro otáčivé pohyby čepů do všech stran
stejný systém pro robotické nohy a ruce
s kanálovým systémem je univerzálním řešením pro otáčivé aplikace
ideálně se hodí také pro rotační stoly
optimální systém pro dlouhou životnost kabelů:
- minimální poloměr ohybu může být zachován
- kabely jsou čistě izolovány do tří oddělených komor

Ocelové kabelové nosiče - řešení pro extrémní aplikace:

robustní design pro vysoké mechanické zatížení
je možné vysoké přidané zatížení a dlouhé nepodepřené délky
dobře se hodí pro extrémní vlivy prostředí
odolný vůči teplu

LS/LSX Série Ekonomické ocelové pásy s lehkým designem. KATALOG LS_LSX-Series ověřené dynamické vlastnosti díky váhově optimalizovanému designu dlouhé nepodepřené délky od malých po střední přidané zatížení
S/SX Série Extrémně pevné a stabilní ocelové pásy. KATALOG SX-Series extrémně robustní a stabilní ocelové pásy pro mechanické zatížení a špatné podmínky prostředí velmi dlouhé nepodepřené délky i pro velké přidané zatížení možné různé typy s různými rozměry možnost krytí hliníkovým krycím systémem nebo ochrannými ocelovými pláty
CONDUFLEX Uzavřený kabelový nosič. KATALOG CONDUFLEX Atraktivní na pohled díky ramínkům z kvalitní oceli a rámu ze zpevněného polyamidového skleněného vlákna. velmi dobře těsnící provedení s ochrannými popruhy optimální ochrana pro kabely a hadice
MOBIFLEX Uzavřený kabelový nosič s flexibilní kovovou šnekovou trubkou. KATALOG MOBIFLEX velmi dobře těsnící provedení ideální v případě horkých kovových plátů optimální ochrana pro kabely a hadice bez podepření díky vložené přednapnuté kovové pásce

Systém kabelových nosičů připravený k montáži. Jednotlivé komponenty potřebné pro individuální systémy nosičů kabelů a hadic.

KATALOG TOTALTRAX

KATALOG Accessories

Podpěrné vodicí lišty Plochá rovina je nutná pro správný provoz tohoto kabelového nosiče. Pokud není, musí být dodán podpůrný systém.
Vodící kanály Vodící kanály slouží k bezpečnému chodu plastových kabelových nosičů, které mají dlouhou délku chodu.
RCC - Kolejnicový kabelový nosič ECC - Bezpečnostní kabelový nosič
Zařízení pro odlehčení tahu Odlehčení tahu kabelů záleží na typů kabelů, délce kabelového nosiče a montážní pozici.
Montážní profily Montážní profily pro zařízení k odlehčení tahu - vhodné pro všechny běžné typy svorek.
Nástroje na otvírání Montážní nástroj pro rychlé otevření spojovacích plátů.
