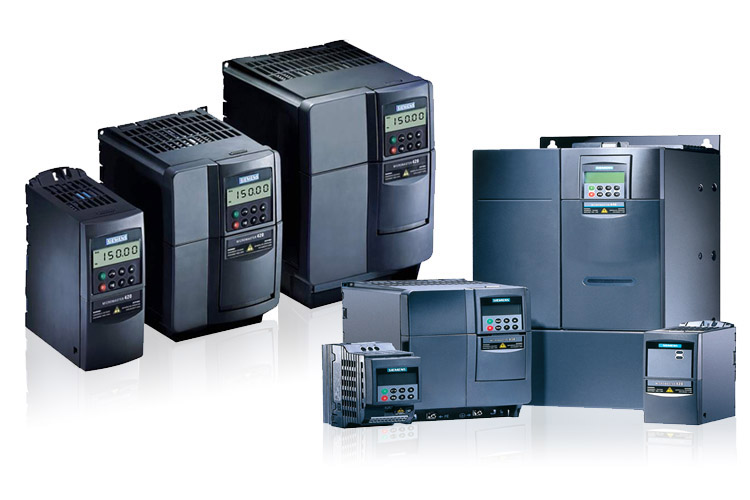

Dodávaný sortiment

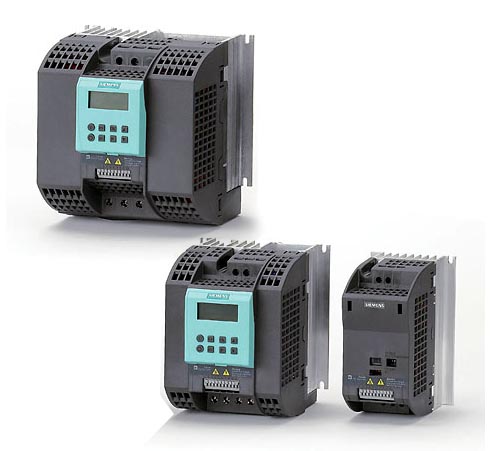

Sinamics G110
Nejjednodušší, nejlevnější, plně programovatelný frekvenční měnič pro dynamicky nenáročné aplikace. Jednofázově napájený měnič s třífázovým výstupem pro plynulou nebo skokovou regulaci otáček třífázových elektromotorů. K dipozici v provedení analog (s analogovým vstupem 0-10V pro regulaci otáček např. potenciometrem) nebo v provedení USS (pro řízení prostřednictvím USS protokolu). Možnost výběru konfigurace s integrovaným odrušovacím filtrem nebo bez filtru.
Pro 1AC200-240V
KATALOG Sinamics G110 CZ
Sinamics G110
CU230 - Řídící jednotky

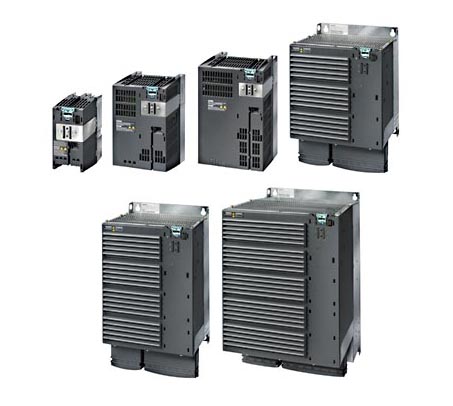

PM240/PM250/PM260 - výkonové jednotky

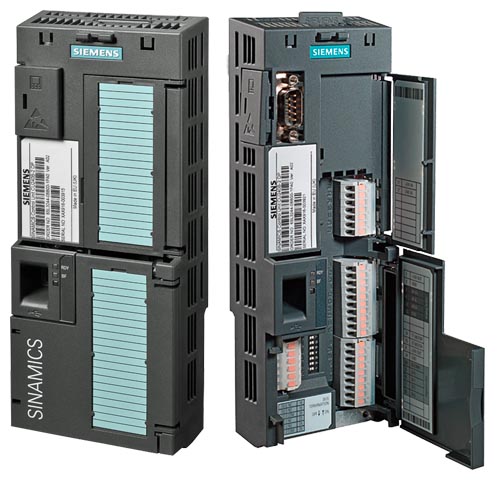

CU240 - Řídící jednotky
Sinamics G120
Řídící jednotka měniče Sinamics G120 je komunikační a řídící centrum měniče. Zajišťuje hladký běh algoritmu řízení asynchronního motoru a přizpůsobuje požadavky zákazníka možnostem měniče. Vhodným nastavením této jednotky (parametrováním) lze docílit optimálního přizpůsobení měniče požadavkům zákazníka a vlastnostem pohonu. Měnič Sinamics G120 lze vybavit různými řídícími jednotkami s rozdílnými komunikačními a funkčními vlastnostmi. Základ tvoří jednotka CU240E, na kterou navazuje jednotka CU240S a její modifikace pro komunikace PROFIBUS, PROFINET nebo funkce SAFETY. KATALOG Sinamics G120 EN
Výkonové jednotky PM250 a PM260 pro měniče Sinamics G120
obsahují světově unikátní technologii, Efficient Infeed Technology. Díky takto realizované schopnosti zpětného přívodu energie v generátorickém provozu (elektronické brzdění) se energie přivádí zpět do sítě a neničí se v brzdném odporu. To šetří místo v rozvaděči. Nákladné dimenzování brzdného odporu i příslušné propojení odpadají. Kromě toho se snižuje vznikající teplo v rozvaděči. Tato inovační technika zapojení Efficient Infeed Technologie zajišťuje menší počet vyšších harmonických vln. Použití volitelné síťové tlumivky na síťovém vstupu odpadá. Tím se šetří místo a náklady při projektování a pořizování.
Výkonová jednotka PM250 pro měniče Sinamics G120
Kromě toho je výkonová jednotka PM250 vhodná pro použití v bezpečnostních aplikacích. Ve spojení s řídicí jednotkou fail-safe (odolnou proti chybám) se z pohonu stává Safety Integrated Drive. Přípustné délky vedení mezi měničem a motorem jsou omezeny. Aby bylo možné dosáhnout větších délek vedení, je možné připojit výstupní tlumivky. Konstrukční velikosti FSD až FSF výkonové jednotky PM250 existují jak s integrovaným síťovým filtrem třídy A, tak bez něj. Pro konstrukční velikost FSC výkonové jednotky PM250 s integrovaným síťovým filtrem třídy A existuje pro dosažení třídy B dodatečný filtr pro montáž na spodek třídy B.
- s integrovaným síťovým filtrem třídy A jsou vhodné pro připojení k TN sítím
- bez integrovaného síťového filtru jsou vhodné pro připojení k uzemněným (TN, TT) a neuzemněným (IT) sítím
Výkonová jednotka PM260 pro Sinamics G120
PM260 se kromě toho vyznačují vyšší jmenovitou taktovací frekvencí současně s vysokým stupněm účinnosti a integrovaným sinusovým filtrem. Integrovaný sinusový filtr zajišťuje sinusové výstupní napětí měniče a umožňuje délky vedení až do 200 m stíněné a 300 m nestíněné. Díky tomu je zbytečné použití výstupní tlumivky. Kromě toho se vyskytují nižší ložiskové proudy a nižší zatížení napětím, což přispívá k šetření motoru. Díky světově unikátnímu použití rekuperačních diod SiC je výkonová jednotka PM260 velmi kompaktní. Kromě toho je velmi odolná proti tepelným vlivům a velmi tichá při provozu díky vysokým pracovním kmitočtům. Ve spojení s výkonovou jednotkou PM260 je možné použít standardní motory. Přitom není nutná zvýšená izolační odolnost systému vinutí.
- vhodná pro použití v bezpečnostních aplikacích
- ve spojení s řídicí jednotkou fail-safe (odolnou proti chybám) se z pohonu stává Safety Integrated Drive
- s integrovaným síťovým filtrem třídy A jsou vhodné pro připojení k TN sítím
- bez integrovaného síťového filtru jsou vhodné pro připojení k uzemněným (TN, TT) a neuzemněným (IT) sítím
Sinamics G120C
byl speciálně navržen pro výrobce strojů, kteří hledají ekonomicky a prostorově úsporný a snadno ovladatelný frekvenční měniče poskytující velké množství funkcí. Tento přístroj v sobě spojuje především kompaktnost s vynikajícím rozsahem výkonů a je charakterizován rychlou instalací a uvedením do provozu. Se svými třemi konstrukčními velikostmi pokrývá rozsah výkonu 0,55 kW až 18,5 kW. Toto energeticky efektivní zařízení nabízí nejčastější komunikační rozhraní, a je nedílnou součástí ntegrated Automation.
- kompaktní - malá velikost
- vysoký rozsah výkonů
- rychlá mechanická montáž (např. odnímatelné svorky)
- side-by-side montáž bez omezení
- uživatelsky jednoduchý
- jednoduché, optimalizované uvedení do provozu
- přehledná sada parametrů (jednoduché ukládání a klonování)
- použitelné s IOP, BOP-2 panely a USB připojením
- energeticky efektivní
- encoderless vektorové řízení - automatické snížení průtoku V/F ECO
- bezpečnostní funkce (STO) je součástí bez dodatečných nákladů
- Profibus, CAN, Modbus RTU a USS volitelně k dispozici
Typické použití: strojírenství, ale i pro použití v mnoha dalších aplikacích - například: míchačky, dopravníky, ventilátory, čerpadla, kompresory a základní výrobní stroje.
pro 3AC380-480V KATALOG Sinamics G120C CZ KATALOG Sinamics G120C EN

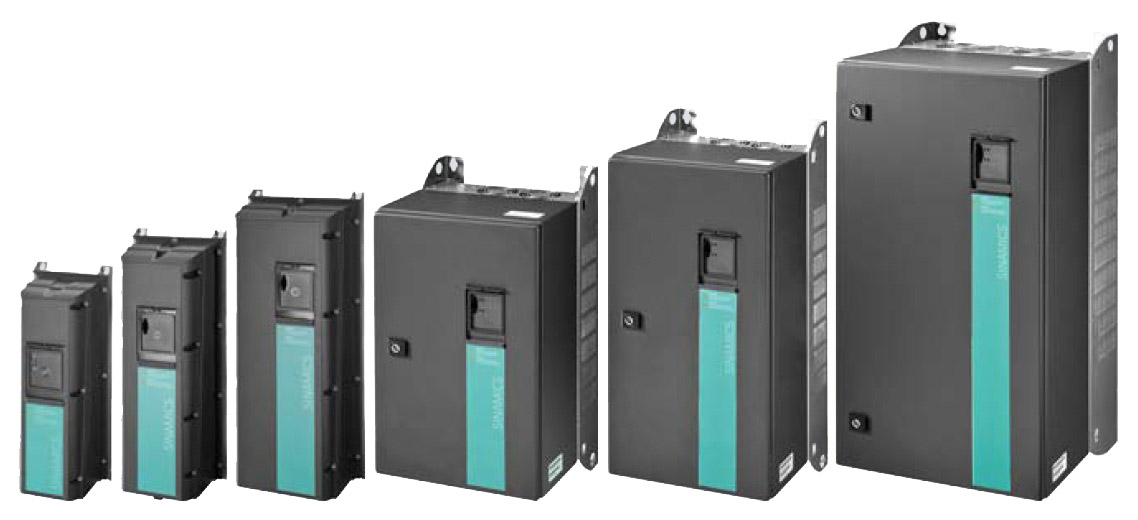

Sinamics G120P
Ideální pro automatizaci budov, vody a zpracovatelského průmyslu. Frekvenční měnič G120P byl speciálně navržen pro průmyslové prostředí, stejně jako pro aplikace v oblasti vytápění, větrání a klimatizace. SINAMICS G120P je nákladově efektivní, výkonný a snadno ovladatelný frekvenční měnič pro čerpadla, ventilátory a kompresory s celou řadou funkcí. SINAMICS G120P je vytvořen jako modulární systém skládající se z řídící jednotky, výkonové jednotky a ovládacího panelu (IOP = inteligentní operační panel, nebo BOP-2 = základní ovládací panel) a krycí deskou. Řídicí jednotka podporuje komunikaci s místním řízením stejně tak jako monitorování zařízení a vybavení. Výkonový modul má výkonový rozsah od 0,37 kW do 90 kW.
- vysoký uživatelský komfort: integrovaný průvodce nastavením a makra pro jednoduché nastavení, snadno použitelné zařízení pro diagnostiku a údržbu
- nabízí funkce pro využití energetické účinnosti v celém procesu
- nízká spotřeba energie díky účinné topologii měniče
- účinnost > 97%
- software funkce, jako např. ECO mode, hibernace, bypass režim pro optimální nastavení provozního bodu
- účinné a důsledné řešení pomocí plně integrované automatizace (TIA)
Typické použití: uzavřené smyčky, regulace otáček ventilátorů, oběhových čerpadel pro vytápění a chlazení, čerpadla pro regulaci hladiny.
pro 3AC380-480V KATALOG Sinamics G120P EN

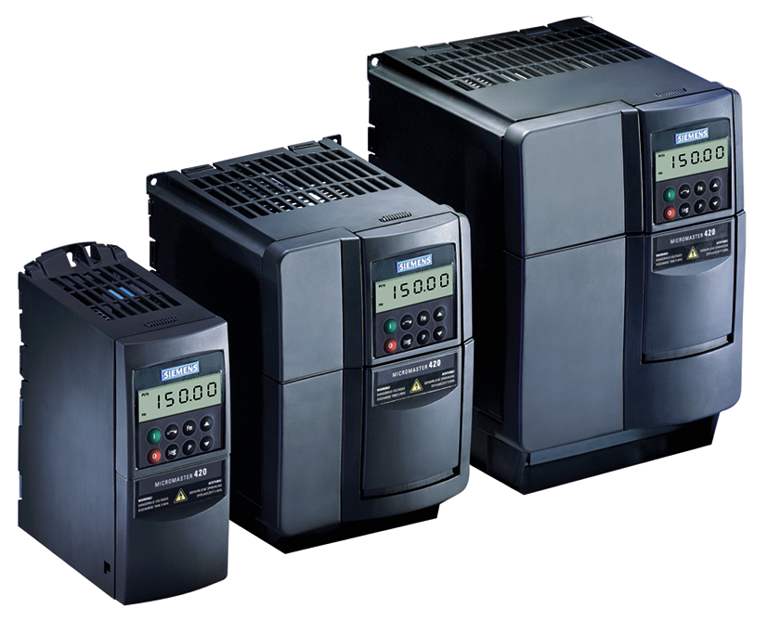

Micromaster 420
Micromaster 420
Jednoduchý, univerzální, plně programovatelný frekvenční měnič. K dispozici v provedení s jednofázovým nebo třífázovým vstupním napájením, pro řízení třífázových elektromotorů v dynamicky nenáročných aplikacích. Provedení s integrovaným EMC filtrem třídy A.
pro 1AC200-240V s filtrem
pro 1AC200-240V bez filtru
pro 3AC380-480V s filtrem
pro 3AC380-480V bez filtru

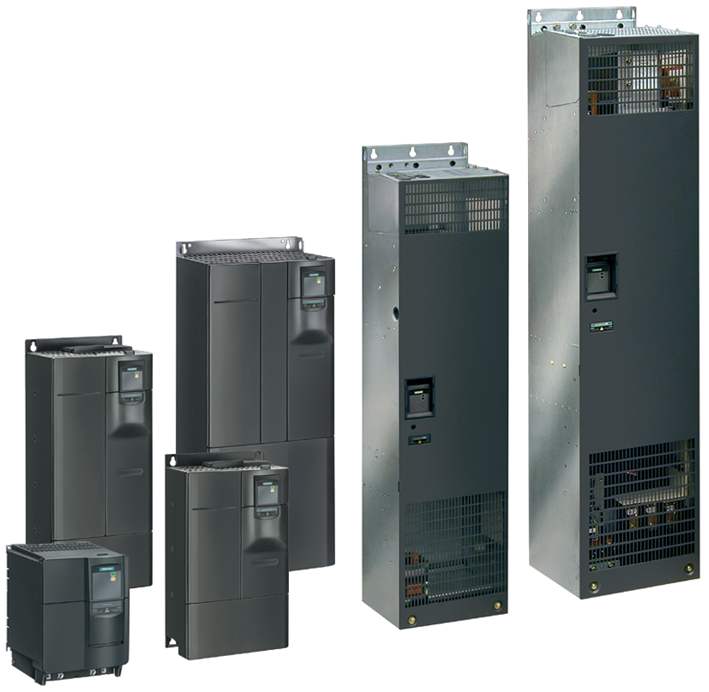

Micromaster 430
Micromaster 430
Specializované provedení měniče pro řízení čerpadel a ventilátorů. K dispozici v provedení s třífázovým vstupním napájením, pro řízení třífázových elektromotorů v aplikacích s kvadratickou zátěžovou charakteristikou (LO - low overload). Provedení s interním odrušovacím filtrem.
pro 3AC380-480V s filtrem
pro 3AC380-480V bez filtru

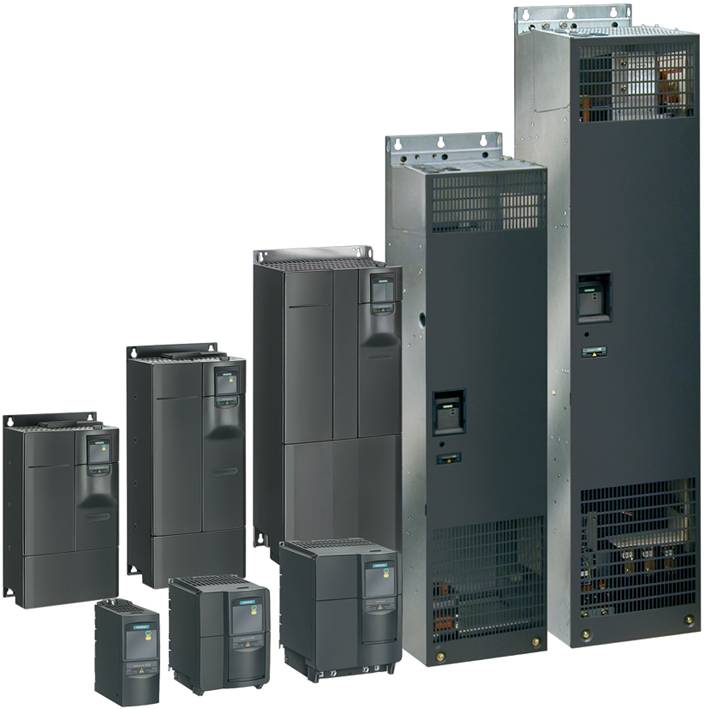

Micromaster 440
Micromaster 440
Univerzální měnič s maximální výbavou a vektorovým řízením pro standardní aplikace. K dispozici v provedení s jednofázovým i třífázovým vstupem (též pro průmyslové napětí 3AC500V). Velký počet řídících vstupů a výstupů, možnost volby z několika různých metod řízení, možnost uložení 3 různých sad nastavení, kvalitní PID regulace, možnost odporového brždění. Provedení s integrovaným EMC filtrem třídy A.
pro 1AC200-240V s filtrem
pro 1AC200-240V bez filtru
pro 3AC380-480V s filtrem
pro 3AC380-480V bez filtru
pro 3AC500-600V bez filtru KATALOG Micromaster 420 CZ KATALOG Micromaster 420 EN

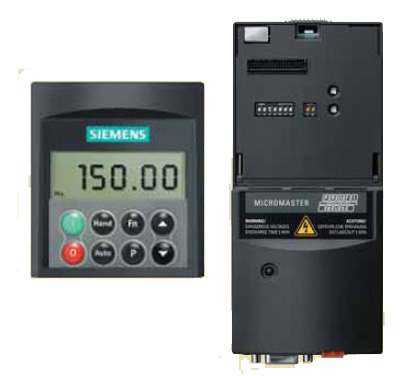

Micromaster příslušenství
Micromaster příslušenství
Micromaster příslušenství
Příslušenství
- Micromaster 440, 420 rozšířený operační panel (AOP)
- Micromaster 430 základní operační panel (BOP-2)
- Micromaster 440, 420 základní operační panel (BOP)
- Micromaster 440 Encoder modul, TTL differential / HTL incremental 300 kHz max., 5 V nebo 24 V, 3W ENCA, ENCB, ENCZ // ENC-REC
- Micromaster 440, 420 AOP dveřní montážní sada pro více měničů (USS), propojovací sada PC - AOP
- Dveřní montážní sada pro ovládací panel
- DeviceNet modul pro MM420/MM430/MM440
- Micromaster 4 PROFIBUS modul
- Micromaster 4 propojovací sada PC - měnič
- Potenciometr 10kOhm + přístrojový knoflík
KATALOG Micromaster 420 CZ KATALOG Micromaster 420 EN

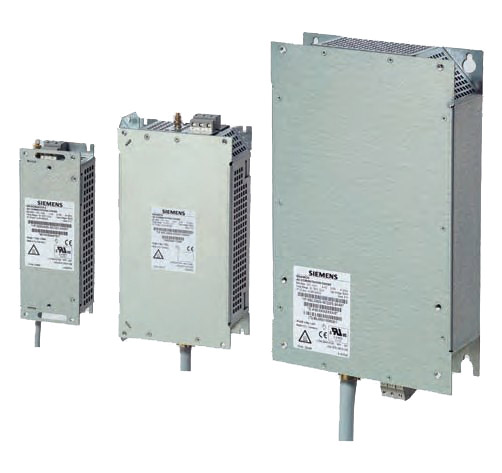

Tlumivky
Tlumivky
Síťové komutační tlumivky se používají k omezení amplitudy napětí nebo k omezení komutačních proudů. Kromě toho snižují vyzařování vyšších harmonických kmitočtů rušivě ovlivňujících měnič a síť. Síťovou komutační tlumivkou je amplitudy proudu nutno omezit při impedanci sítě <1 %.
- V souladu s normou EN 61 000?3?2 "Mezní hodnoty pro proudy vyšších harmonických frekvencí při vstupním proudu přístrojů < 16 A na fázi" je třeba věnovat zvláštní pozornost pohonům s výkonem od 250 do 550 W a jednofázovým střídavým napájecím napětím 230 V používaným v průmyslových prostředích (prostředí 1. typu).
- U zařízení o výkonu 250 W a 350 W je nutno buďto instalovat doporučenou vstupní tlumivku nebo u příslušné energetické společnosti zažádat o povolení připojení zařízení k veřejné energetické síti.
- Norma EN 61 000?3?2 v současné době nepředepisuje žádné mezní hodnoty pro profesionální zařízení o připojeném výkonu > 1 kW, z čehož vyplývá, že u měničů s výstupním výkonem 0,75 kW jsou požadavky normy EN 61 000?3?2 splněny.
síťové tlumivky 1AC200-240V
síťové tlumivky 3AC400-480V
motorové tlumivky 1AC200-240V
motorové tlumivky 3AC380-480V KATALOG Micromaster 420 CZ KATALOG Micromaster 420 EN
Brzdné odpory
jsou určeny k použití v kombinaci s měniči série MICROMASTER 440 konstrukčních velikostí A až F s interním spínačem dynamické brzdy a umožňují rychlé brždění zatížení s vysokým momentem setrvačnosti. V stejnosměrném obvodu tak vzrůstá napětí. Měnič nadbytečnou energii přesouvá do externě připojeného brzdného odporníku. V kombinaci s měniči MICROMASTER 440 konstrukčních velikostí FX a GX lze použít externí brzdicí jednotky SIMOVERT MASTERDRIVES.
EMC filtry
Filtry pro měniče bez interního filtru pro rozsah
- 3 AC 200 až 240 V, konstrukční velikosti A a B
- 3 AC 380 až 480 V, konstrukční velikostí A, FX a GX.
Všechny ostatní měniče lze dodat s interním filtrem třídy A. Požadavky jsou splněny pomocí stíněných kabelů o maximální délce 25 m.
LC filtry / Sinusové filtry
LC filtr omezuje rychlost vzrůstu napětí a nabíjecích/vybíjecích kapacitních proudů, které obvykle provoz měniče provázejí. LC filtr tedy umožňuje použít mnohem delší stíněné motorové kabely a životnost motoru pak dosahuje hodnot podobných hodnotám při přímém provozu na napájecí síti. Pak není požadováno použití motorové tlumivky. LC filtry lze použít pro všechny měniče MICROMASTER 420 konstrukčních velikostí A až C, MICROMASTER 430 konstrukčních velikostí C až F a MICROMASTER 440 konstrukčních velikostí A až F. Při použití LC filtrů platí:
- pouze charakteristika U/f, je povolena regulace proudu (FCC)
- zvýšené zatížení měniče: asi o 10 až 15 %
- provoz je povolen pouze při pulzním kmitočtu 4 kHz
- výstupní kmitočet je omezen hodnotou 150 Hz
