Dodávaný sortiment

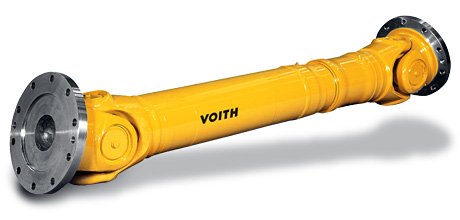

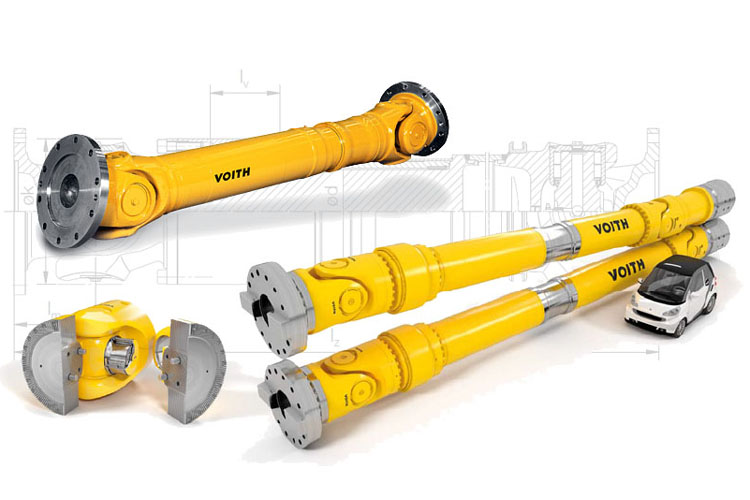

Univerzální kloubové hřídele Voith Typ S
S série
S série
Kloubové hřídele série S jsou základní verzí univerzálních kloubových hřídelí Voith vyvinutých pro malé až středně velké pohony. Připojovací příruby jsou třecí. Při konstrukci univerzálních hřídelí S je použita vysoce odolná temperovaná a cementovaná ocel, která zajišťuje velmi dobrou schopnost odolat statickému a dynamickému zatížení. Univerzální kloubová hřídel má vysoký rozsah krouticího momentu kombinovaný s optimální ohebností a torzní tvrdostí.

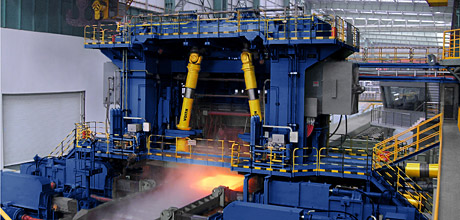

Aplikace kardanové hřídele - válcovna oceli

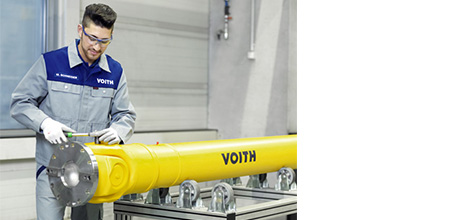

Univerzální kloubové hřídele typu R
R série
R série
Univerzální kloubové hřídele h typu R jsou tím nejlepším řešením pro středně velké krouticí momenty a speciálně pro vysokorychlostní pohony.
Tyto hřídele jsou modulární a mohou být velice flexibilně integrovány do pohonu zákazníka. Připojovací příruby jsou k dispozici v třecí a pozitivně uzavřené verzi. Použití cementované oceli tvrzené pro vysokou pevnost a centrovací sekce s velkým průměrem snižuje hmotnost. Přitom ohebnost a torzní tuhost jsou zvýšeny. Výsledkem je vysoká efektivita univerzální kloubové hřídele při práci a nižší citlivost na vibrace.

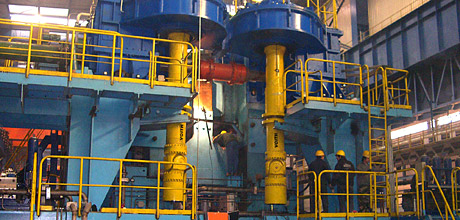

Aplikace kardanové hřídele - lemovačka ve válcovně oceli

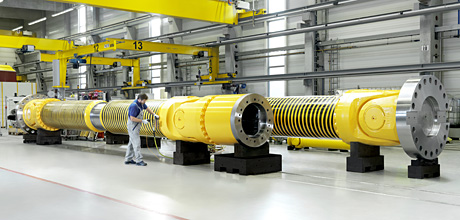

Univerzální kloubové hřídele Voith typ CH
CH série
CH série
Univerzální kloubové hřídele Voith typu CH jsou standardním typem pro vysoké a maximální krouticí momenty. Tato řada hřídelí je individuálně vyvíjena, což znamená, že jsou hřídele vyráběny přímo podle specifikací zákazníka. Vyhovují tak přesně požadavkům daného pohonu. Příruby a přírubové objímky jsou k dispozici v širokém výběru podle typu a podle použitého materiálu.

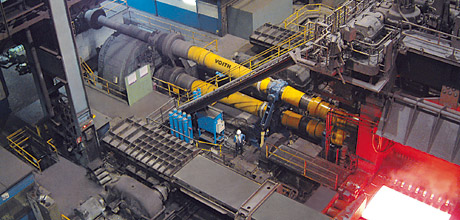

Aplikace kardanové hřídele v ocelárnách - hlavní pohon válcovací stolice

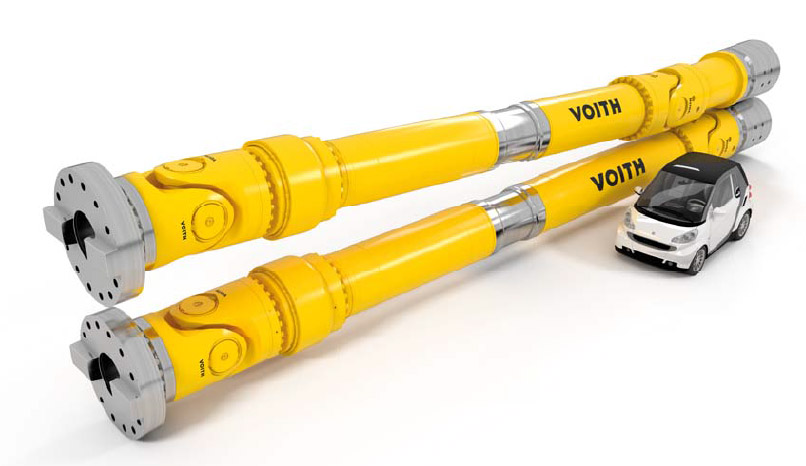

Univerzální kloubové hřídele Voith typ E
E série
E série
Univerzální kloubové hřídele h typu E byly vyvinuty pro pohony s vysokou účinností a s maximálním krouticím momentem.
Základní vlastností této série je vysoký rozsah krouticího momentu a prodloužená životnost ložisek. V porovnání s ostatními sériemi mají kloubové hřídele série E největší krouticí moment. Mohou být vybaveny E kloubem na obou koncích nebo pouze na jednom konci. E kloub může být kombinován s CH kloubem. Univerzální kloubová hřídel přenáší krouticí moment až o 20% větší než univerzální kloubové hřídele série CH při stejném průměru kloubu. Série E je ideální v případech, kdy je prostor pro instalaci omezen.

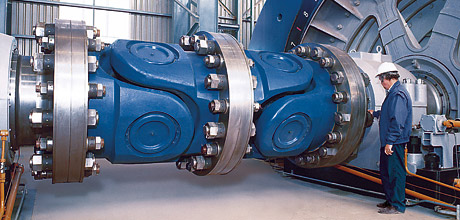

Aplikace kardanové hřídele v těžebním průmyslu - kladkostroj
