Dodávaný sortiment

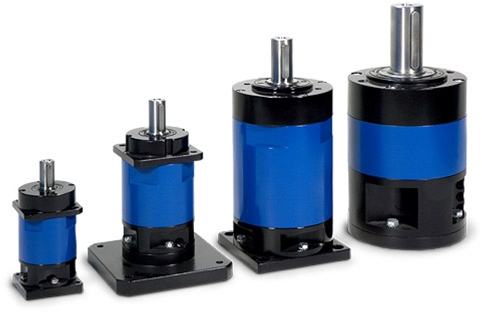

PŘESNÉ PLANETOVÉ PŘEVODOVKY TRAMEC
Série REP
![](../produkty/prevodovky/tramec/planetove/01.jpg)
Vlastnosti
Naše převodovky jsou vyrobeny pro použití převážně v těchto aplikacích:
- Stroje na nástroje
- Stroje pro dřevovýrobu
- Přenosové stroje
- Tiskařské stroje
- Automatické balící stroje
- Automatizace
- Manipulátory
- Sítotiskové stroje
- Lineární vedení
Série REP se vyrábí ve 4 velikostech (075, 100, 125 a 150), s 1, 2 nebo 3 převodovými stupni, se dvěma nebo třemi typy výstupních hřídelí (AU...)a dvěma typy výstupních přírub (FLT a FLQ).
Skříň: vyrobena ze speciální nitridované ocep kvůp zajištění vysoké spolehpvosti a dlouhé životnosti.
Příruby: vstupní a výstupní příruby jsou vyrobeny z hpníku a k dostání v mnoha verzích.
Hřídele: jsou vyrobeny z kalené a tvrzené legované ocep.
Ozubené převody: vyrobeny z kalené a popuštěné legované ocep, s broušeným ozubením.
Ložiska: vysoce kvaptní a vhodně dimenzované pro zajištění dlouhé životnosti a bezhlučného provozu.

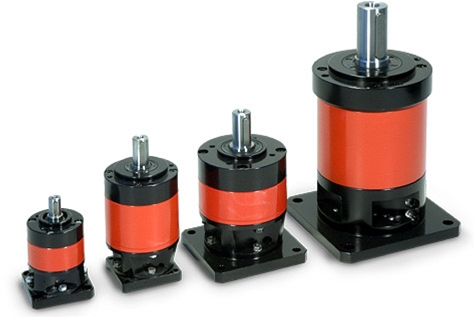

STANDARDNÍ PLANETOVÉ PŘEVODOVKY TRAMEC
Série EP
![](../produkty/prevodovky/tramec/planetove/02.jpg)
Vlastnosti
Planetová převodovka řady EP je výsledkem vynikajícího poměru konkurenceschopné ceny / přesnosti zaručených s ohledem na provozní vlastnosti.
Naše převodovky jsou vyráběny pro využití převážně v následujících aplikacích.
- Stroje na nástroje
- Stroje pro dřevovýrobu
- Přenosové stroje
- Tiskařské stroje
- Automatické balící stroje
- Automatizace
- Manipulátory
- Sítotiskové stroje
- Lineární vedení
Série EP se vyrábí v 5 velikostech (55, 75, 90, 120 a 155), s 1 nebo dvěma převodovými stupni, se dvěma typy výstupních hřídelí (A a T) a třemi typy výstupních přírub (A, T a Q).
Skříň: vyrobena ze speciální nitridované oceli kvůli zajištění vysoké spolehlivosti a dlouhé životnosti.
Příruby: vstupní a výstupní příruby jsou vyrobeny z hliníku a k dostání v mnoha verzích.
Hřídele: jsou vyrobeny z kalené a tvrzené legované oceli.
Ozubené převody: vyrobeny z kalené a popuštěné legované oceli, s broušeným ozubením
Ložiska: vysoce kvalitní a vhodně dimenzované pro zajištění dlouhé životnosti a bezhlučného provozu.

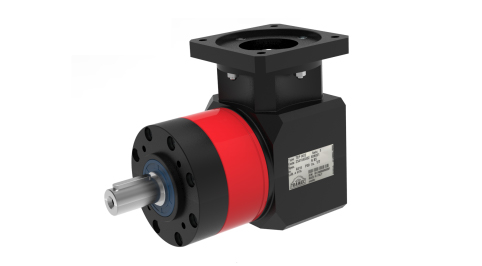

KUŽELOPLANETOVÉ PŘEVODOVKY TRAMEC
SÉRIE TEP
![](../produkty/prevodovky/tramec/planetove/03.jpg)
Vlastnosti
Kuželoplanetové převodovky TEP jsou výsledkem vynikajícího poměru mezi nízkou cenou a garancí přesnosti s přihlédnutím k pracovním vlastnostem. Naše převodovky byly vyvinuty pro použití převážně v následujících aplikacích:
- Stroje na nástroje
- Stroje pro dřevovýrobu
- Přenosové stroje
- Tiskařské stroje
- Automatické balící stroje
- Automatizace
- Manipulátory
- Sítotiskové stroje
- Lineární vedení
Série TEP se vyrábí ve 4 velikostech (55, 75, 90 a 120),s 2 a 3 převodovými stupni, každý se dvěma typy výstupních hřídelí (typ A a typ T) a 3 typy výstupních příru ( A, T a Q typ).
Série TEP se vyrábí ve 4 velikostech (55, 75, 90 a 120),s 2 a 3 převodovými stupni, každý se dvěma typy výstupních hřídelí (typ A a typ T) a 3 typy výstupních příru ( A, T a Q typ).
Skříň: vyrobena ze speciální nitridované oceli kvůli zajištění vysoké spolehlivosti a dlouhé životnosti.
Příruby: vstupní a výstupní příruby jsou vyrobeny z hliníku a k dostání v mnoha verzích.
Hřídele: jsou vyrobeny z kalené a tvrzené legované oceli.
Ozubené převody: vyrobeny z kalené a popuštěné legované oceli, s broušeným ozubením.
Ložiska: vysoce kvalitní a vhodně dimenzované pro zajištění dlouhé životnosti a bezhlučného provozu.

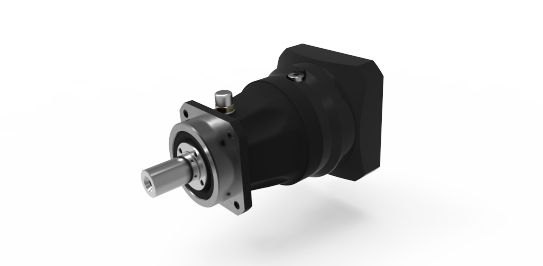

PŘESNÉ PLANETOVÉ PŘEVODOVKY TRAMEC
SĚRIE MT
![](../produkty/prevodovky/tramec/planetove/04.jpg)
Vlastnosti
MTA-SÉRIE přesných planetových převodovek představuje koncentraci různých technických řešení v jednom produktu, který je schopen dosáhnout skvělých výkonů a přesnosti.
Tato série je složena z 5 velikostí (16-22-32-40-55) s 1 a 2 převodovými stupni, s převodovými poměry od 3: 1 do 100: 1 a výkony, které zahrnují nespočet aplikací v různých sektorech:
ROBOTIKA, AUTOMATIZACE, NÁSTROJE, TISKAŘSKÉ STROJE, AUTOMATICKÉ BALÍCÍ STROJE, MANIPULÁTORY, SÍTOTISKOVÉ STROJE, LINEÁRNÍ VEDENÍ.
Výstupní skříň: je z odlitku sféroidní litiny, která je vhodně ošetřena, aby byla zaručena pevnost a stabilita.
Pevná čtvercová příruba, navíc k fixačním otvorům jsme přidali 2 navíc pro kolíky k uchycení spojky k základu stroje (u velikosti 16 tyto otvory nejsou).
Vnitřní ozubení je provedeno přímo do skříně, aby byla zaručena pevná reakce na vysoké kroutící momenty generované při inverzích otáčení střídavé práce.
Vstupní skříň: je vyrobena z vysoce kvalitní oceli a následně tvrzena a zušlechtěna. Ozubení je provedeno přímo do skříně, aby byla zaručena přesnost a soustřednost.
Výstupní hřídele: výstupní hřídele jsou vyrobeny z legované a tvrzené oceli. Nosiče satelitů jsou vyrobeny z jednoho kusu dohromady s hřídelemi, to zaručuje perfektní pozici satelitu, který je podpírán na obou stranách. Naproti tomu na opačném konci, umístění ložiska je dosaženo vystužením hřídele a umístěním ložiska na podstavec pastorku, to zaručuje perfektní soustřednost a přesnost ozubení mezi ozubeným kolem/satelity/ pastorkem.
Nosič satelitů: je vyroben z legované a tvrzené oceli a je zajištěn dvěma ložisky pro definování a přesnost pozice.
Vstupní objímka: je vyrobena z kalené a temperované legované oceli, nesena ložiskem na výstupní hřídeli k zajištění maximální osovosti.
Svorka: zabudovaná, z lehké slitiny pro zajištění nízkých momentů setrvačnosti.
Převody: ozubené kolo a satelity jsou vyrobeny z cementované a popuštěné legované oceli se šroubovitými zuby s broušeným profilem pro zlepšení výkonu a zvýšení tichosti.
Vstupní příruby: jsou vyrobeny z hliníku, k dostání ve velkém množství variant, aby bylo dosaženo kombinací s velkým množstvím typů servomotorů.
Ložiska: ložiska vysoké kvality, přesné velikosti, k zaručení dlouhé životnosti a tichému provozu.
Gufera: posuvná gufera vhodná pro použití při vysokých teplotách.
Nátěr: na litinové a ocelové skříni je černý dvousložkový polyuretanový nátěr. Na hliníkové vstupní příruby se aplikuje černá eloxace.
