Spojky připojovací zubové

Spojky zubové - KTR

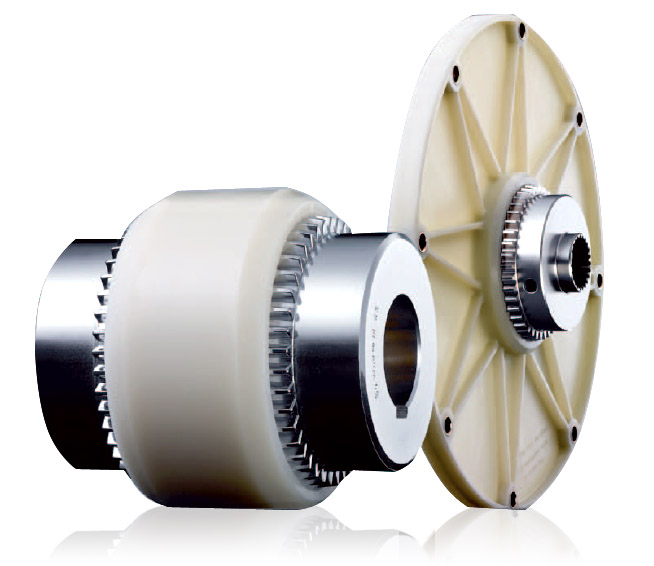

BoWex®FLE-PA Torzně tuhá zubová spojka s přírubou Aplikace: hydrostatická mobilní hydraulika Vhodná pro motory s výkonem do 500 kW Rozměry přírub dle SAE - J620 Tento typ je určen hlavně pro kompenzaci axiálních, radiálních a úhlových vyosení. Díky zakřivení zubů zubových spojek nedochází v případě úhlových a radiálních vyosení ke zvyšování tlaku na hranách zubů a tím zůstává ozubení spojek BoWex při provozu téměř bez opotřebení. KATALOG hydraulické spojky BoWex
GEARex® Zubová celoocelová spojka Splňuje mezinárodní normu API 610 (na požádání i normu API 671) Rozsah teplot od -20°C do +80°C Dostupné jsou různé velikosti spojky Přenos točivého momentu od 930 Nm do 135000 Nm Maximální průměr hřídele 276 mm Malé rozměry a nízká hmotnost Malý moment setrvačnosti Použití v široké škále aplikací Zubové spojky GEARex jsou vyrobeny z oceli, s tukovým mazáním a toroidním těsnicím kroužkem. Kompenzuje axiální, radiální a úhlové vyosení hřídelí. Díky spolehlivému mazání ozubení se spojky GEARex používají ve všech oblastech strojírenství, které vyžadují vysokou spolehlivost, vysokou provozní bezpečnost a dlouhou životnost. Spojky jsou vhodné pro vodorovnou montáž a díky speciální úpravě také pro vertikální montáž. Zvýšení přenášeného točivého momentu spojky může být dosaženo použitím speciálního materiálu. GEARex spojky odpovídají normě AGMA (American Gear Manufacturers Association). KATALOG spojky zubové GEARex
RADEX®-N Spojka s ocelovými lamelami. Torzně tuhá - bez torzní vůle - bez nároků na údržbu Splňuje normu API 610 Teplota prostředí do 280°C Vzdálenost spojovaných hřídelí do 6000 mm RADEX ®-N je torzně tuhá a bezúdržbová ocelová spojka. Lamely, které jsou extrémně tuhé ve směru otáčení, jsou vyrobeny z vysoce pevné, pružinové, nerezové oceli, a zajišťují kompenzaci velkých vyosení hřídelí bez velkých vratných sil. Vzhledem k použité oceli, je spojku RADEX ®-N možné použít u pohonů s provozní teplotou až do 280 °C. KATALOG Spojky zubové RADEX®-N
RIGIFLEX®-N Spojka s ocelovými lamelami. Bez torzní vůle - torzně tuhá - bez nároků na údržbu. Vyhovuje normě API 610, na požádání i API 671 Momenty od 240 Nm do 280.000 Nm 15 velikostí pro optimální přizpůsobení různým aplikacím Spojky RIGIFLEX ®-N se používají v aplikacích, které vyžadují spolehlivý bezúdržbový přenos krouticího momentu a umožňují současně eliminaci vyosení hřídelí. Spojka RIGIFLEX ®-N byla vyvinuta speciálně pro pohony čerpadel. Tento spojovací systém odpovídá předpisům API 610 (API = American Petroleum Institute). KATALOG Spojky zubové - RADEX®-N
RIGIFLEX® - HP Spojka s ocelovými lamelami Splňuje mezinárodní normu API 610 (na požádání i normu API 671) Max. krouticí moment 560 kNm Spojka RIGIFLEX ® HP je vyráběna ve dvou provedeních: typ C kompaktní provedení typ L provedení pro větší průměry hřídele Díky variabilitě délky mezikusu lze spojku optimalizovat pro konkrétní pohon. Konstrukce obou typů se vyznačuje nízkým odporem vzduchu při vysokých otáčkách a snadnou montáží. Provedení spojek odpovídá normě API 671 (American Petroleum Institute). Její použití je proto určeno pro petrochemický průmysl, ale samozřejmě i v jiných aplikacích. KATALOG Spojky zubové - RADEX®-N
ROTEX GS ROTEX® GS je třídílná spojka s montáží sesazením v axiálním směru. Spojka je bez torzní vůle s plastovým mezikusem montovaným s předpětím. Tlumení vibrací Bezpečná při poškození, nevyžaduje údržbu Krouticí moment: 0.2 - 4800 Nm Snadná montáž - zasunutím dílů spojky do sebe Spolehlivě pracuje také v náročných aplikacích vyžadujících přenos točivého momentu bez torzní vůle. Je možné zvolit vhodnou tvrdost plastového mezikusu a tím zajistit optimální tlumení vibrací. Jednoduchý způsob montáže umožňuje optimalizaci výrobního procesu. ROTEX® GS spojky jsou vhodné pro přenos energie v prostředí s nebezpečím výbuchu. Spojky jsou certifikovány podle normy EU 94/9/ES (ATEX 95) jako díly kategorie 2G/2D a tak jsou vhodné pro použití v prostředí s nebezpečím výbuchu v zóně 1, 2, 21 a 22. KATALOG - Spojky zubové ROTEX GS
COUNTEX® 3 dílná hřídelová spojka na principu dvojitého kardanu bez torzní vůle. Malé rozměry - malé setrvačné hmoty Snadná montáž nasunutím Torzně tuhá spojka Vhodná zejména pro měřicí a regulační technologie KATALOG - Spojky zubové ROTEX GS
TOOLFLEX® Kovová spojka s vlnovcem z nerezové oceli Bez torzní vůle Torzně tuhá Bez nároků na údržbu Vyrábí se v jedenácti velikostech Pro krouticí momenty až do 340 Nm TOOLFLEX® je vlnovcová spojka, jejíž kvalita se osvědčila v mnoha praktických použitích. Kovový vlnovec výborně kompenzuje axiální, radiální a úhlová vyosení. Geometrický tvar vlnovce zároveň umožňuje dosáhnout vysokou torzní tuhost a nízký moment setrvačnosti. KATALOG - Spojky zubové ROTEX GS
RADEX®-NC RADEX® NC je spojka speciálně vyvinutá pro servo technologie. U této spojky jsou použity lamely, které jsou měkké v ohybu a spolehlivě tak eliminují axiální, radiální a úhlová vyosení hřídelí. Jako u všech kovových spojek jsou lamely vyrobeny z nerezové oceli. Přenos krouticího momentu bez torzní vůle Zvýšená torzní tuhost Nízký moment setrvačnosti (díly z hliníkové slitiny) Lamely z nerezové oceli (pružné v ohybu) Může být použita při vysokých teplotách do 200 °C I do agresivního prostředí Vyrábí se 6 velikostí od velikosti 5 až 35 Max. krouticí moment 200Nm Náboje jsou konstruovány jako svěrné, pracující na principu tření. Materiál je do vel. 42 hliník a velikost 42 je ocelová. Spojka je bez torzní vůle a je vhodná pro pohony s oběma směry otáčení. KATALOG - Spojky zubové ROTEX GS
MINEX® Spojka s permanentním magnetem Na žádost splňují požadavky podle normy API 685 Hermetické oddělení hnací a hnané strany Odolná proti agresivním médiím MINEX® S je synchronní spojka s permanentním magnetem, která přenáší točivý moment pomocí magnetické síly mezi vnitřním a vnějším rotorem. Toto umožňuje hermetické oddělení hnací a hnané části pohonu, čímž plní funkci těsnícího prvku v čerpadlech. U agresivních médií jako jsou kyseliny apod. slouží jako spolehlivé těsnění zabraňující prosáknutí. Čerpadla opatřena konvenčními ucpávkami mohou být dovybavena spojkami MINEX ®-S. KATALOG - Spojky zubové MINEX
