Variátory MOTIVE VARIO

Variátory VARIO

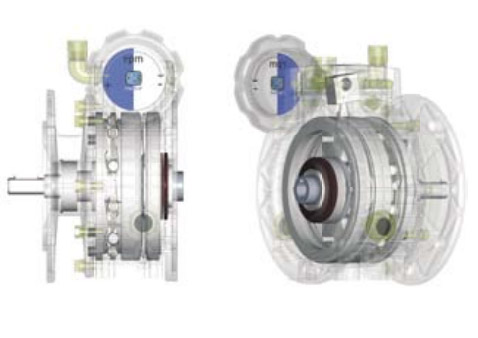

Nové planetové variátory z patentované série VARIO mají hliníkovou skříň ve třech dostupných velikostech (malá, střední a velká) pro motory PAM 63, 71 a 80.

Každý variátor VARIO je vybaven filtrem, olejoznakem a odvzdušňovací zátkou. Hodí se tak pro jakoukoliv montážní pozici. Kuželové kotouče jsou vyrobeny z tvrzené oceli, aby se zvýšila životnost. Variátor VARIO se může točit v obou směrech. Vstupní a výstupní hřídel se točí ve stejném směru. Pro jednodušší instalaci může být ruční ovladač připevněn na obou stranách řídící skříně.

 KATALOG Variatory Vario (EN)





Magnetická plnící zátka zajišťuje čistotu maziva a prodlužuje tak servisní intervaly. Práce v olejové lázni přináší vysokou efektivnost, nízký hluk, tlumí vibrace. Standardní provedení je včetně motorové příruby B5. Je možné i provedení s montážními patkami. Vstupní příruba je integrovanou součástí skříně variátoru VARIO, což zabraňuje únikům oleje. Skříň a příruby jsou leštěny a následně natírány, aby se odstranil porézní povrch hliníku a variátor VARIO byl chráněn proti oxidaci.

Pravidla provozu

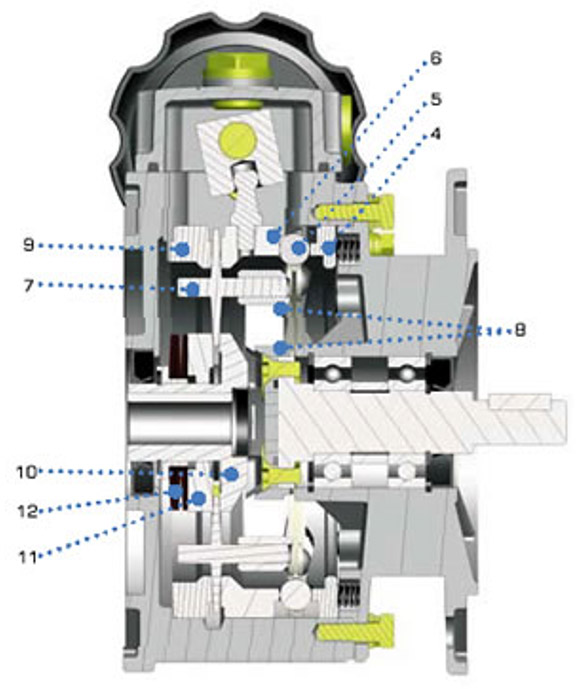

Variátory VARIO jsou založeny na přenosu pohybu planetovým soukolím při různých převodových poměrech. Motor otáčí vnitřním solárním kroužkem (pozice 10), navlečeným na motorovou hřídel (pozice 11). Tlakem na podložku (pozice 12) přenáší rotaci na satelitní kuželové disky (pozice 7). Tyto satelity jsou v kontaktu s vnějším pevným kolem (pozice 9) a externím mobilním kolem (pozice 6) a přenášejí otáčení na planetový unášeč (pozice B) (integrovaný na výstupní hřídel), ke kterému jsou připojeny přes kluzné ložisko na planetové kolo.
Otočením kontrolního spínače, mobilní kroužek (pozice 6) otáčí a pohání axiální posun, tento pohyb je způsoben kuličkovými ložisky (pozice 5) na opačné straně orbitálních kol (pozice 4 a 5 ). Tento prokluzový pohyb pohání kuželové strany satelitů, které se hýbou radiálně uvnitř (pozice 10 a 11) solárních kroužků, což překoná reakci pružiny (pozice 12), variaci kontaktní pozice.
