Variátory PUJOL - řada V

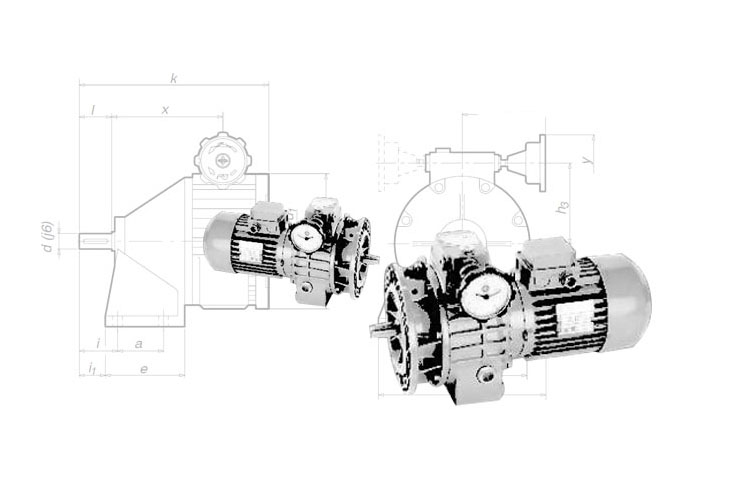

Variátory PUJOL - řada V
Variátory s planetovými disky, které se připojují přímo k přírubovým motorům podle IEC-DIN 42677.
- Maximální výstupní kroutící moment od 1,7 do 12 Nm.
- Převodové poměry od 1,4/1 do 8,23/1.
VLASTNOSTI VARIÁTORŮ ŘADY "V"
Variátory série "V" jsou planetové mechanismy, které přenášejí výkon třením. Rychlost je měněna radiálním pohybem planetových disků. Maximální rychlosti se dosáhne když jsou hřídele disků a hřídel variátoru nejblíže. Minimální rychlosti se naopak dosáhne, když jsou hřídele disků a hřídel variátoru nejdále.
- Variace rychlosti je 6/1 (typy 03 a 04) a 5/1 (typy 02, 05, 06, 07 a 08).
- Variace je vždy tichá a bez vibrací s vysokou účinností.
- Regulace je jemná pomocí 0,5 otáčky/ min. Vybraná výstupní rychlosti nekolísá, ani když se zvýší zátěž.
- Maximální povolený počet operací (start-stop) bude záviset od typu aplikace. Obecně je limit stanoven na 10 operací za min.
- Směr otáčení výstupní hřídele může být jak vlevo tak vpravo.
- Teplota variátoru při je v normálních podmínkách 40 °C. V plném zatížení může dosáhnout 75 °C.
- Vakuový ohřev je pouze o pár stupňů nižší.
MONTÁŽNÍ POZICE:
![](../produkty/variatory/pujol/01.jpg)
pozice B3
![](../produkty/variatory/pujol/02.jpg)
pozice B5
![](../produkty/variatory/pujol/03.jpg)
pozice B6
pozice B7
pozice B8
pozice V1
![](../produkty/variatory/pujol/07.jpg)
pozice V3
![](../produkty/variatory/pujol/08.jpg)
pozice V5
![](../produkty/variatory/pujol/09.jpg)
pozice V6
